Isolierte Heizregister HRPF (230 V / 400-600 V) | PTC Heizregister
Isolierte Heizregister HRPF (230 V / 400-600 V) | PTC Heizregister
HRPF sind elektrisch isolierte PTC Heizregister der neuen Generation, die eine homogene Erwärmung von Luftströmen mit gleichzeitig deutlich vereinfachter Leistungsregelung ermöglichen. Dank gekapselter Heizelemente sind sie widerstandsfähig gegenüber Feuchtigkeit und Schmutz und erreichen durch den PTC-Effekt ein Höchstmaß an Betriebssicherheit und Energieeffizienz.
Leistung bis zu 3 kW
Spannung 230 V oder 400-600 V
Individuell zuschaltbare Heizkreise für flexible Leistungsanpassung
Hohe Sicherheit und Energieeffizienz dank PTC-Effekt

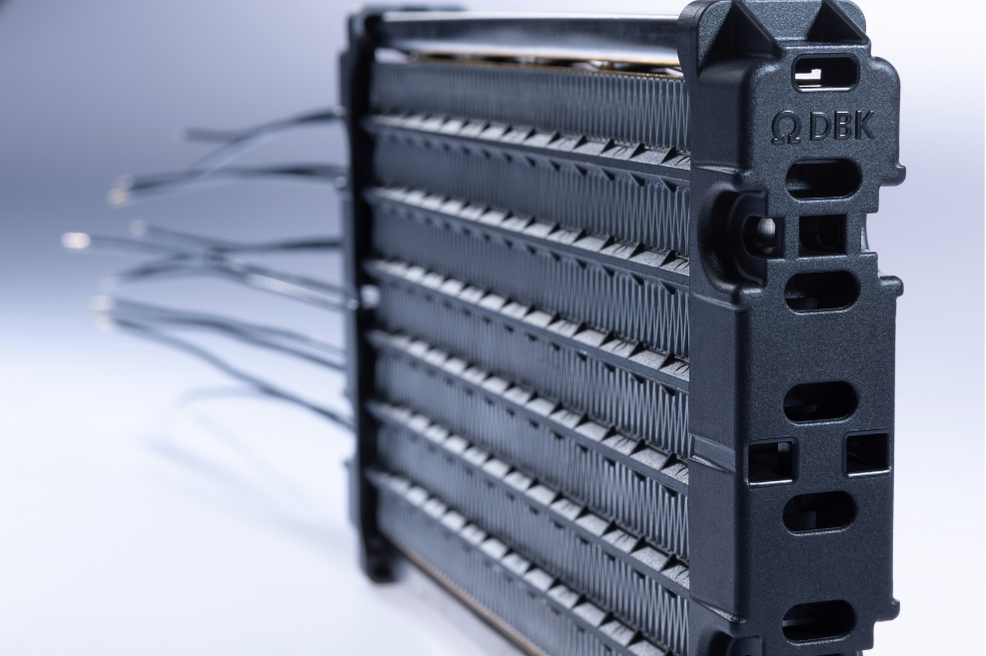

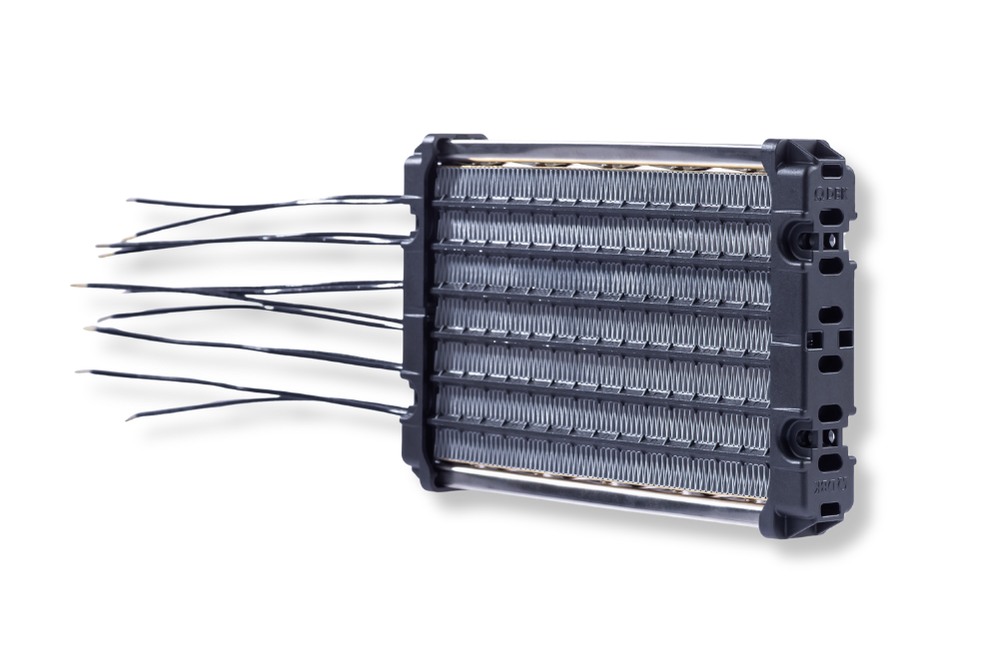

Isolierte PTC Heizregister (HRPF)
Isolierte PTC Heizregister der Serie HRPF sind leistungsstarke Heizer zur homogenen und gleichzeitig bedarfsgerechten Erwärmung von Luftströmen. Als Weiterentwicklung der bewährten HRP-Baureihe wurde die neue Generation gezielt weiterentwickelt, um eine präzisere Leistungsregelung, eine einfachere Integration und die Zuverlässigkeit im Betrieb weiter zu erhöhen.
Ein zentraler Vorteil liegt in der flexiblen Ansteuerung der Heizkreise: Diese können unabhängig voneinander betrieben und bei Bedarf einzeln zugeschaltet werden. Dadurch lässt sich die Heizleistung exakt an unterschiedliche Betriebsbedingungen anpassen - etwa bei variierenden Luftvolumenströmen oder ungleichmäßiger Durchströmung innerhalb eines Systems.
Die gekapselten PTC-Heizelemente sind widerstandsfähig gegenüber Feuchtigkeit und Schmutz und ermöglichen den zuverlässigen Einsatz auch unter anspruchsvollen Umgebungsbedingungen. Die Isolation entspricht der Schutzklasse II und erlaubt zudem den Betrieb ohne Erdung, was den Installationsaufwand reduziert und die Integration vereinfacht.
Durch die überarbeitete Konstruktion wurde die thermische Masse reduziert, wodurch ein schnelleres Aufheizen und Abkühlen erreicht wird - ein klarer Vorteil in dynamischen Anwendungen wie Fahrzeugen oder mobilen Systemen.
Darüber hinaus bietet die HRPF-Serie eine hohe Variantenvielfalt sowie einen modularen Aufbau, sodass sich die Heizregister optimal an unterschiedliche Anforderungen anpassen.
PTC Heizregister – sicher und effizient
PTC Heizregister nutzen den physikalischen PTC‑Effekt, durch den sich die Leistung der Heizelemente selbstständig anpasst. Eine definierte Maximaltemperatur wird dabei nicht überschritten, was eine hohe Betriebssicherheit gewährleistet.
Dadurch vereinen sie zuverlässigen Betrieb und Energieeffizienz - ohne zusätzliche Sicherheits- oder Regelschaltungen.
FEATURES
Leistung bis zu 3 kW pro Heizregister

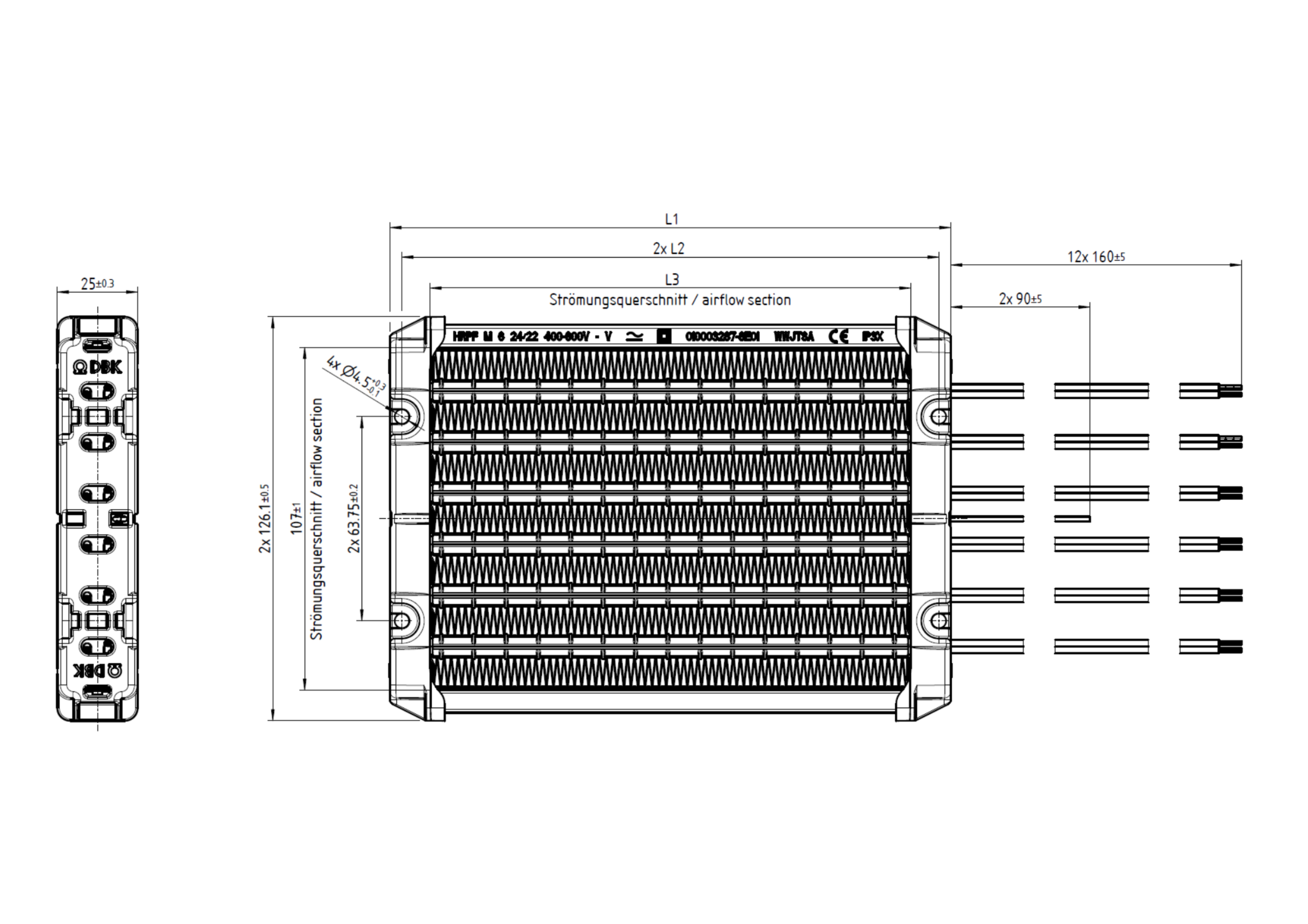

Geeignet für Spannungen von 230 V oder 400-600 V (AC/DC), weitere Spannungen auf Anfrage
Elektrisch isolierte, gekapselte-PTC Heizelemente für eine homogene Erwärmung von Luftströmen
Individuell zuschaltbare Heizkreise für flexible und präzise Leistungsregelung
Homogene Erwärmung von Luftströmen auch bei variierenden Betriebsbedingungen
Schnelles Aufheizen durch reduzierte Wärmekapazität
Hohe Lebensdauer durch minimalen Leistungsverlust im Betrieb
Widerstandsfähig gegenüber Feuchtigkeit und Schmutz
Kein Erdungsaufwand dank Schutzklasse II
Modularer Aufbau für eine hohe Variantenvielfalt
Elektronische Regelung auf Anfrage
Ausführung
Das Heizregister HRPF ist aktuell in der Standardgröße M und L sowie mit V‑Rippe erhältlich. Weitere Größen, Spannungen und Rippenformen befinden sich in der Entwicklung.

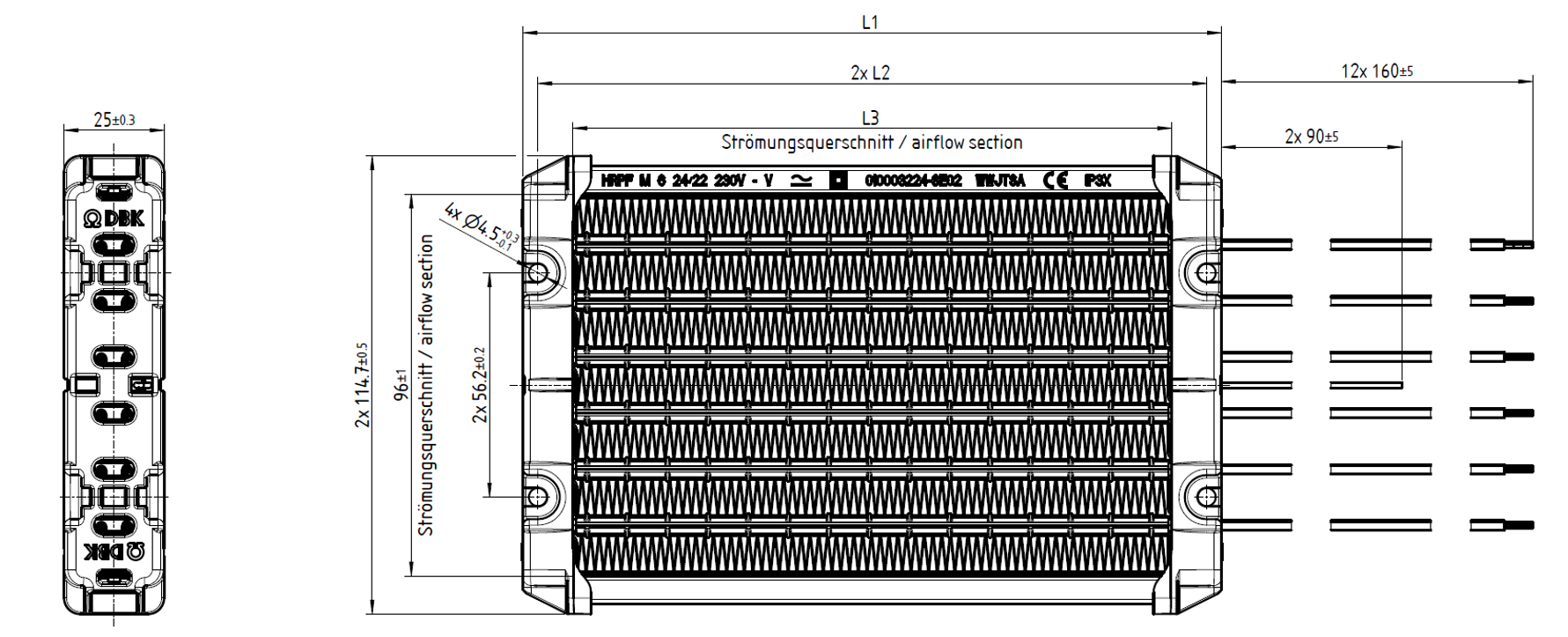

Technische Daten
| Isolierte PTC Heizregister mit Positionsrahmen | HRPF M | HRPF L |
|---|---|---|
| Rippenform | V | |
| Betriebsspannung (V) | 230 (weitere Spannungen auf Anfrage) | |
| Heizleistung (20 °C, 300 m³/h) +5 / -10 % (W) | 1900 | 2750 |
| Max. Einschaltstrom 230 V (A) | 19 | 30 |
| Differenzdruck bei 20 °C, 200 m³/h (Pa) | 62 | 35 |
| Länge Heizregister (mm) | 175 | 231 |
| Breite (mm) | 114,6 | |
| Heizkreise | 6 | |
| Litzenlänge Standard (mm) | 160 | |
WEITERE LÖSUNGEN
Sie haben nichts passendes gefunden? Kundenspezifische Lösungen sind unsere Kernkompetenz. Mehr dazu
Optional
Temperaturbegrenzer Signalgeber
Anwendungsfelder
Isolierte PTC Heizregister der Serie HRPF kommen in den Branchen Bahn, Sonderfahrzeuge und Gebäudeklimatisierung zum Einsatz.
Typische Anwendungen sind unter anderem:
Kabinenbeheizung in Fahrzeugen, Heizlösungen für Bahnapplikationen, Cockpit-Heizer, Schaltschrankheizung, Lufttrocknung und Entfeuchtung sowie Vor- und Nachheizung für Gebäudeklimatisierungen und Ventilationssysteme mit Wärmerückgewinnung (Niedrigenergiehäuser).
Dank unseres modularen Baukastensystems lassen sich die Heizregister flexibel an unterschiedliche Anforderungen anpassen. Der konkrete Einsatzzweck sollte vorab abgestimmt werden – Gerne beraten wir Sie individuell.
